Свидетельства и Патенты МАРХИ на результаты интеллектуальной деятельности

         На протяжении нескольких лет в МАРХИ под лозунгом «Модульность. Мобильность. Мультимодальность» планомерно разрабатываются и оформляются как патенты на изобретение или промышленный образец компоненты конструктивно-технологической системы модульного объёмно-блочного строительства под рабочим названием «Углы».

         Система «Углы» предлагает «разрезку» зданий на вертикальные крупногабаритные монтажные модули, содержащие до 4 помещений, расположенных друг над другом. А затем получившиеся модули вертикально «режутся» на угловые пространственные элементы.  При формировании объёмного блока эти элементы, содержащие «четвертушки» междуэтажных перекрытий, соединённые 1 или 2 стеновыми панелями высотой до 4 этажей, предлагается вкладывать друг в друга выступающими частями перекрытий в закрытом состоянии и транспортном положении, максимально замыкая поверхность блока и защищая внутреннюю отделку от внешних воздействий.

         Для подобной трансформации угловых пространственных элементов в объёмно-блочное транспортное положение, а после в эксплуатационное положение, в том числе в составе крупногабаритного монтажного модуля, предлагается соединять данные элементы друг с другом шарнирами с возможностью взаимного продольного смещения на величину, большую, чем толщина частей перекрытий в элементах.

         Для удобства транспортировки к месту строительства блоки приводятся в закрытое состояние и горизонтальное положение, по внешним габаритам допускающее их буксировку на автоприцепах контейнеровозах по дорогам общего пользования без дополнительных разрешений.

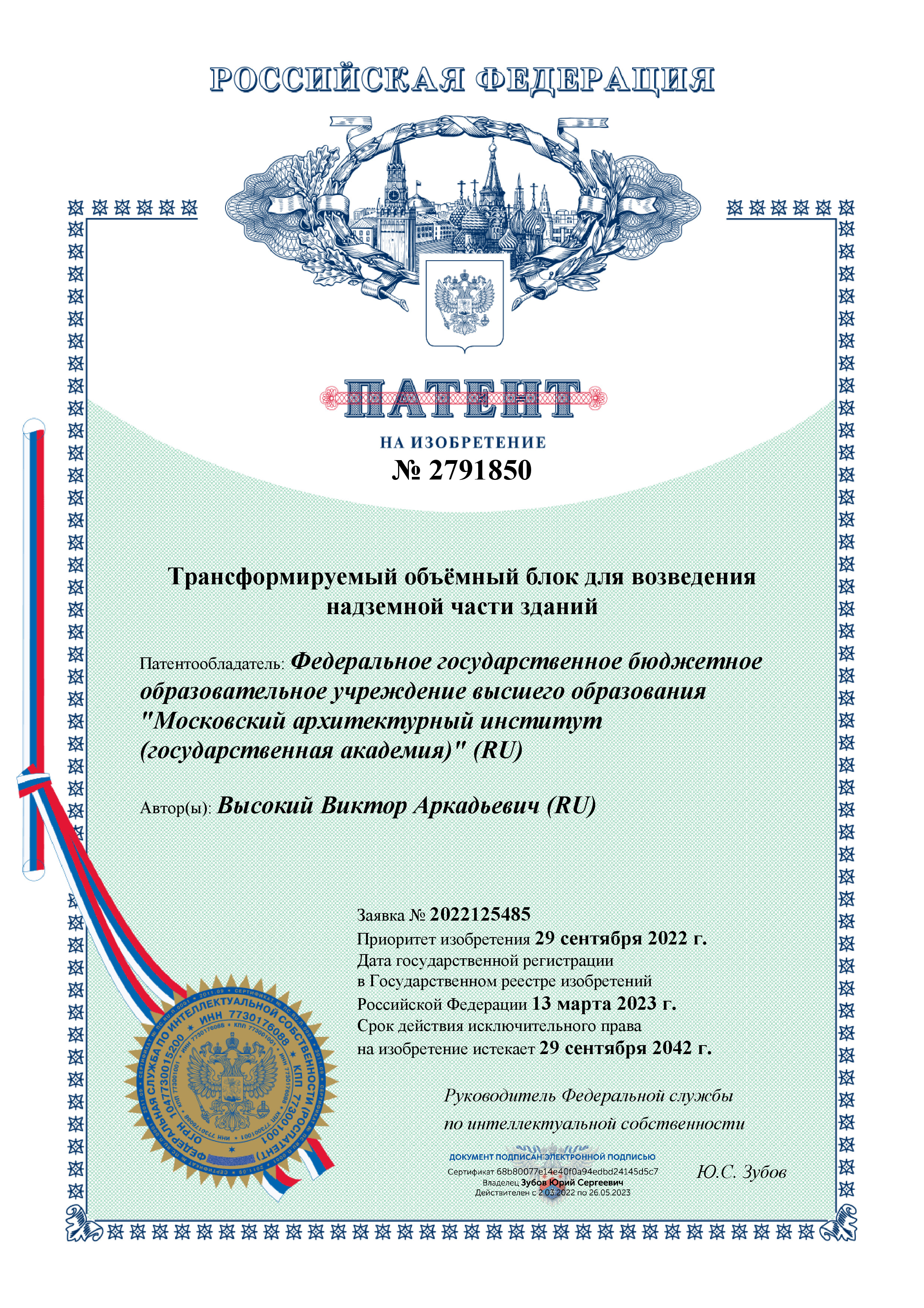

          Наиболее наглядно формы элементов и варианты устройства блоков, а также пути их трансформации представлены аксонометрическими иллюстрациями к патентам на промышленный образец, разработанным в порядке дизайнерского развития идеи Патента № 2791850 от 29.09.2022 г. на изобретение «Трансформируемый объёмный блок для возведения надземной части зданий» в 2 последующих Патентах на промышленные образцы

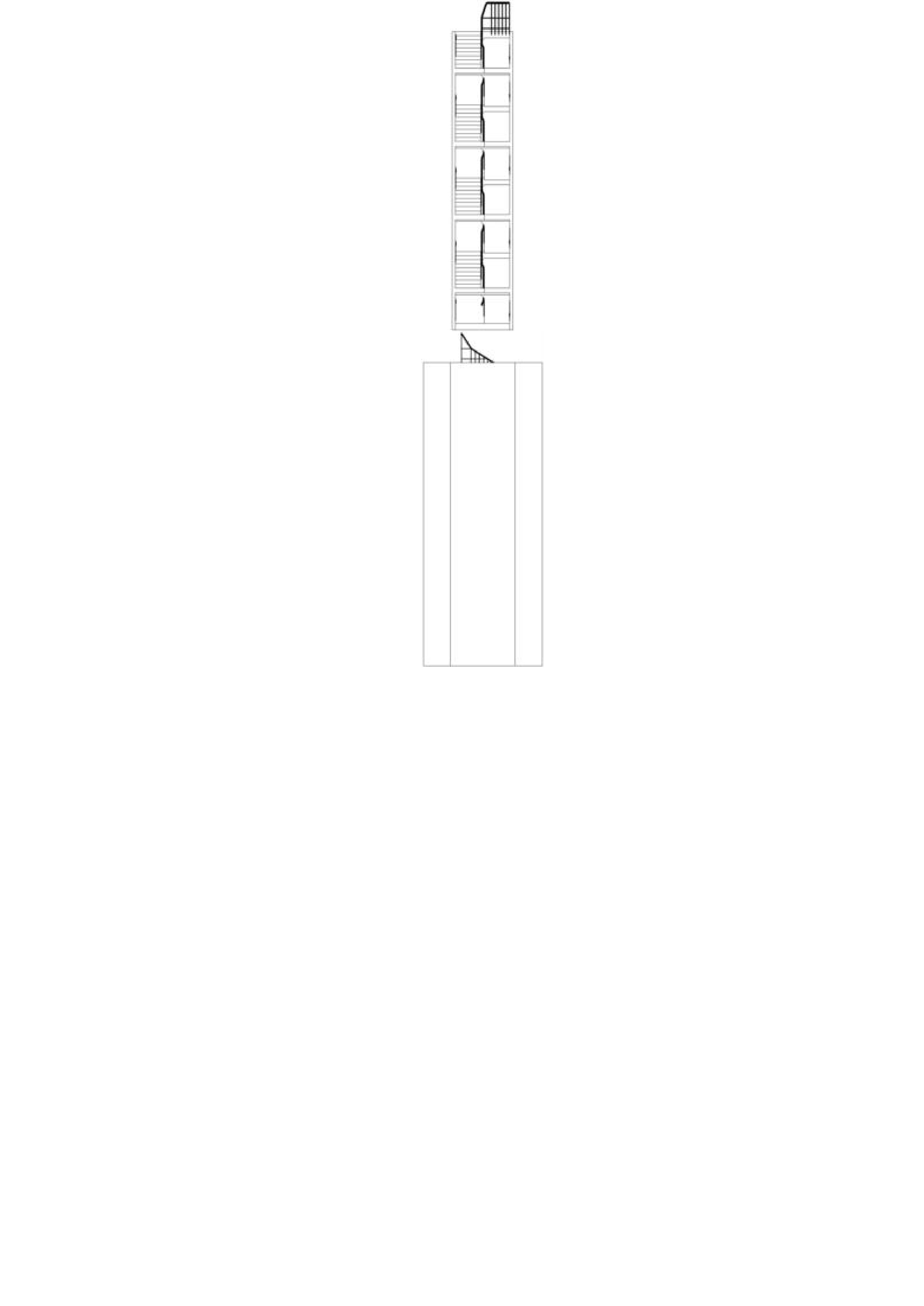

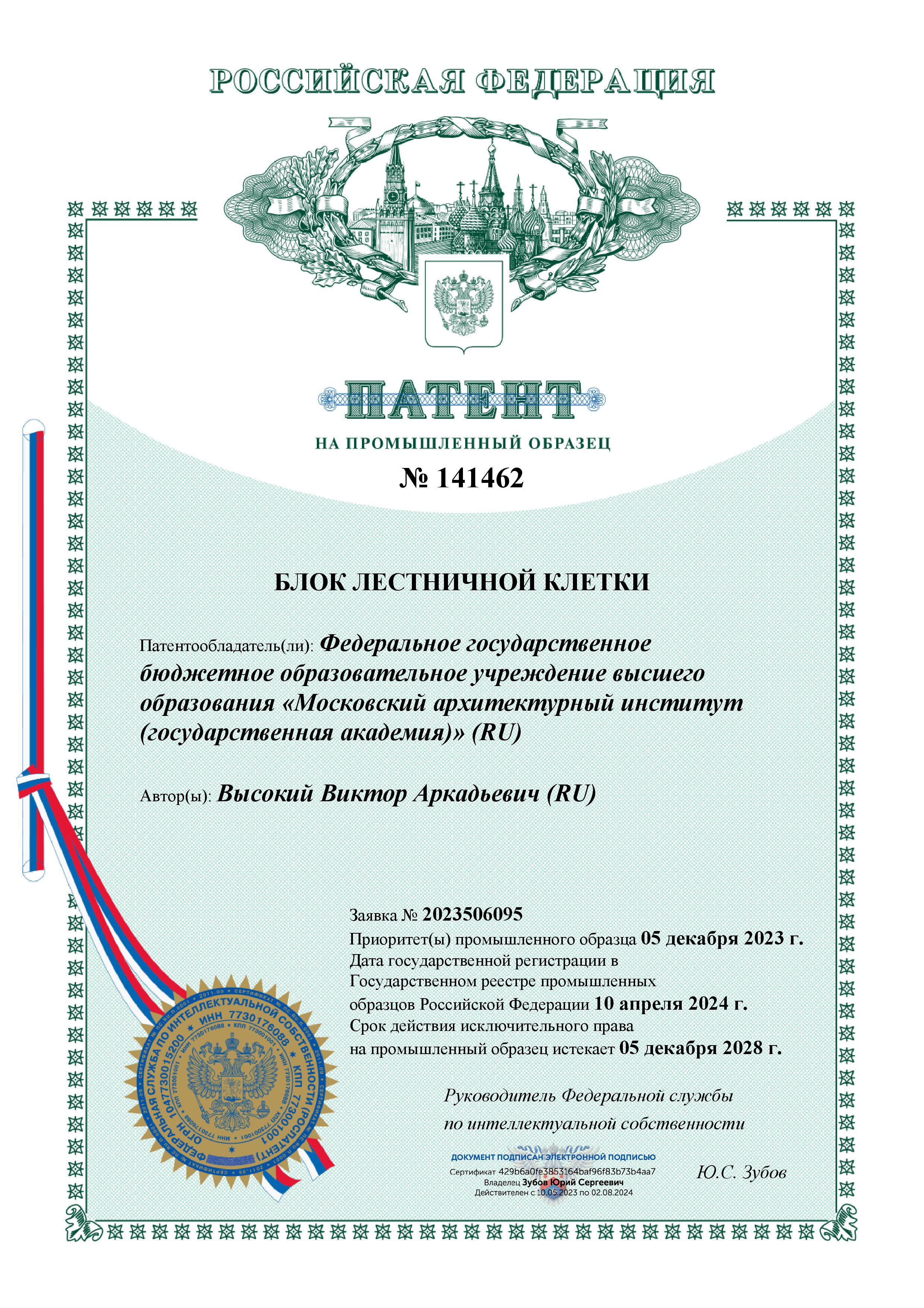

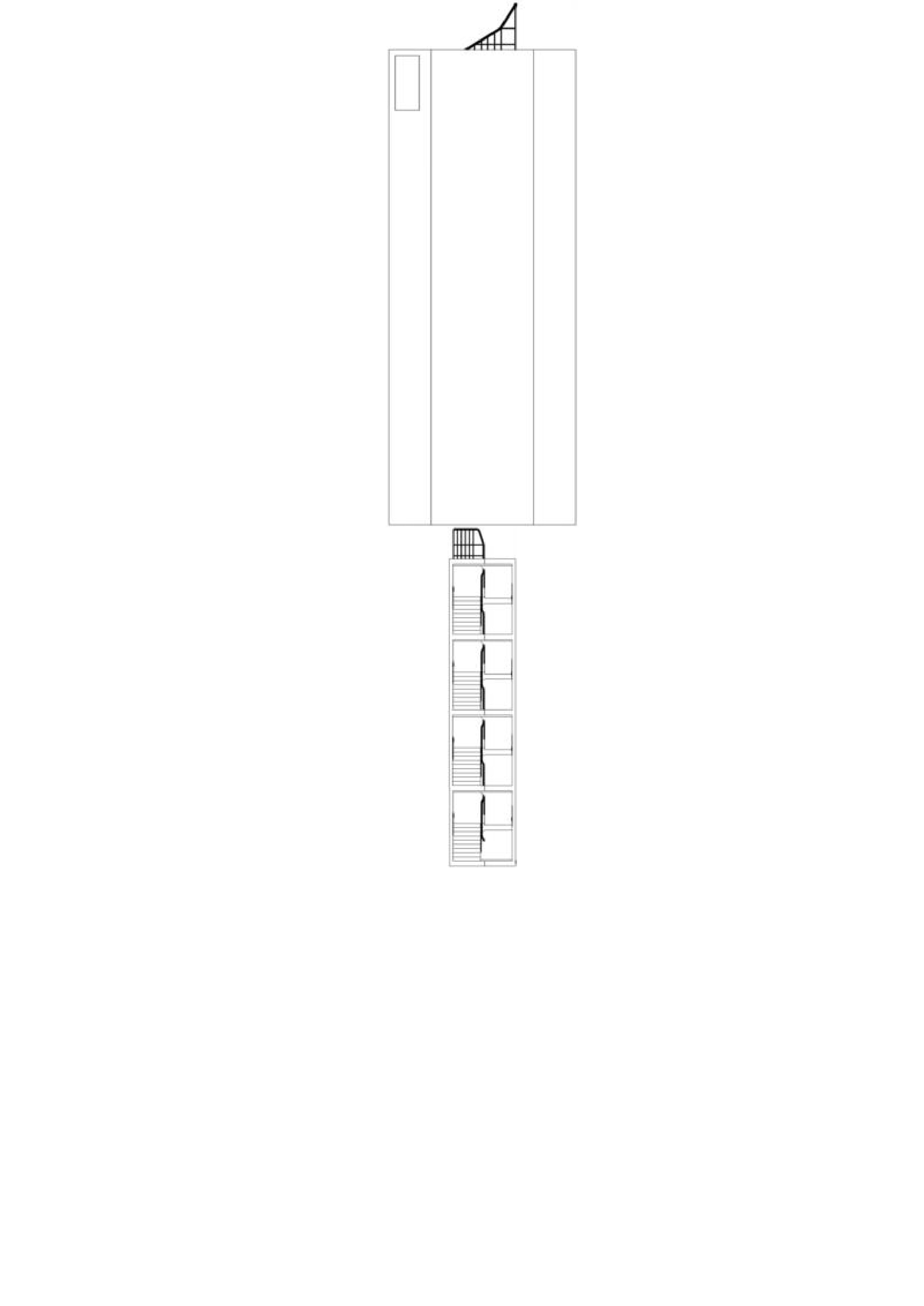

   В апреле 2024 г. МАРХИ получил Патент № 141462 от 05.12.2023 г. на Промышленный образец «Блок лестничной клетки». В нём поворотные площадки лестницы делятся на полуплощадки. Эти полуплощадки объединяются стеновыми панелями с возможностью сдвига и поворота в шарнирах относительно соединённых с лестничными маршами (и через них друг с другом) средних стеновых панелей лестничной клетки. Для приведения блока в закрытое состояние объединённые стеновыми панелями полуплощадки со сдвигом и поворотом убираются во внутреннее пространство лестничной клетки, располагаясь под или над  соответствующими лестничными маршами.

          В январе 2025 г. МАРХИ получил Патент № 145832 от 09.09.2024 г. на Промышленный образец «Блок галерейного атриума». Этот блок в открытом состоянии выполнен в форме угловой этажерки, в плане имеющей форму латинской буквы L, что позволяет формировать из 4 подобных блоков 3 этажный галерейный атриум габаритами более, чем 9,5 на 9,5 м., с центральными проёмами в перекрытиях 5 на 5 м. При необходимости центральные проёмы в перекрытии (без перил) могут быть закрыты доборными панелями с получением 3 расположенных друг над другом залов 9,5 на 9,5 м. Также из 2 подобных и 2 симметричных им (Г образных в плане) блоков можно скомпоновать 3 яруса протяжённых рекреационных помещений размером более 5 на 14 метров или 2 квартирный модуль с отрезком коридора и двухуровневыми квартирами по 50 кв. метров.

           В сентябре 2026 г. МАРХИ получил Патент РФ на Промышленные образцы № 154718 от 11 декабря 2025 г. «Блок четырёхмаршевой лестницы» и № 154720 от 16 декабря 2025 г. «Блок пригалерейной лестницы», не предусматривающие сдвига в шарнирах. Эти блоки в открытом состоянии выполнены в виде угловых этажерок, в плане имеющих форму буквы С и латинской буквы L, соответственно, что позволяет формировать из 2 подобных блоков 3 этажный и, соответственно, 4-этажный фрагменты четырёхмаршевых лестничных клеток. Причём спаренные Блоки пригалерейной лестницы образуют фрагмент лестничной клетки с двумя спирально свитыми лестницами в одной клетке. При одиночном применении такого блока, пристыкованного к межэтажным перекрытиям здания (например, в виде не ограждённых участков галерей или балконов), образуется двухмаршевая лестничная клетка, использующая смежные перекрытия здания в качестве протяжённых поворотных площадок. В закрытом состоянии и транспортном положении данные блоки укладываются в стандартные габариты контейнерных перевозок по автомобильным дорогам общего пользования.

           Предлагается использовать в учебном проектировании блоки, представленные в данных и предшествующих Патентах на промышленные образцы и изобретение, а также используемые в них способы разрезки зданий на вертикальные элементы так, чтобы они уложились в стандартные габариты для контейнерных перевозок, в том числе в объединённом в блоки и трансформированном в закрытое состояние виде.

           В результате этого можно получить широкий спектр решений крупногабаритных модулей, объёмных блоков, пространственных элементов и доборных панелей, пригодных для оформления патентных заявок. Их авторами могут быть обучающиеся в МАРХИ по программам любым форма обучения, включающим проектирование.
